Potresi u Zagrebu i Petrinji su nas ponovo upozorili na izuzetnu važnost potresno otporne gradnje. Kako je gradnja opekom u Hrvatskoj višestoljetna tradicija, postavlja se pitanje na koji način danas graditi sigurne i potresno otporne zidane građevine. Sa stajališta struke je moguće izgraditi zidane zgrade otporne i na najjače potrese, uz izbor pravilnog koncepta i robusnost nosive konstrukcije.
Zidane građevine se grade od: nearmiranog, omeđenog ili armiranog ziđa. Obzirom na veliku seizmičnost na našim područjima, suvremene zidane obiteljske kuće se uglavnom grade od omeđenog ziđa. Takvo ziđe mora imati vertikalne i horizontalne armiranobetonske (a-b) serklaže, čiji je zadatak povećanje nosivosti i duktilnosti (žilavosti) zidova te povezivanje zidova i međukatnih konstrukcija u jedinstvenu cjelinu.
Nasuprot tome, nearmirano ziđe nema vertikalnih a-b serklaža i kao takvo je dozvoljeno samo u područjima veoma niske seizmičnosti. Nažalost, uslijed potresa u Sisačko-moslavačkoj županiji su na mnogo novijih obiteljskih kuća nastala velika oštećenja upravo zbog nepostojanja a-b serklaža.
O gradnji potresno otpornih građevina se može mnogo naučiti analizirajući oštećenja i rušenja građevina uslijed prethodnih potresa. Takve analize pokazuju na koji način je konstrukcija odgovorila na potres i na što je potrebno paziti pri projektiranju i gradnji.
Danas se obiteljske kuće u Hrvatskoj projektiraju i grade sukladno Tehničkom propisu za građevinske konstrukcije i europskim normama. Ukoliko se poštuju pravila za „jednostavne zidane zgrade“ (Eurokod 8) dopušta se projektiranje bez posebno zahtjevnih analiza i proračuna.

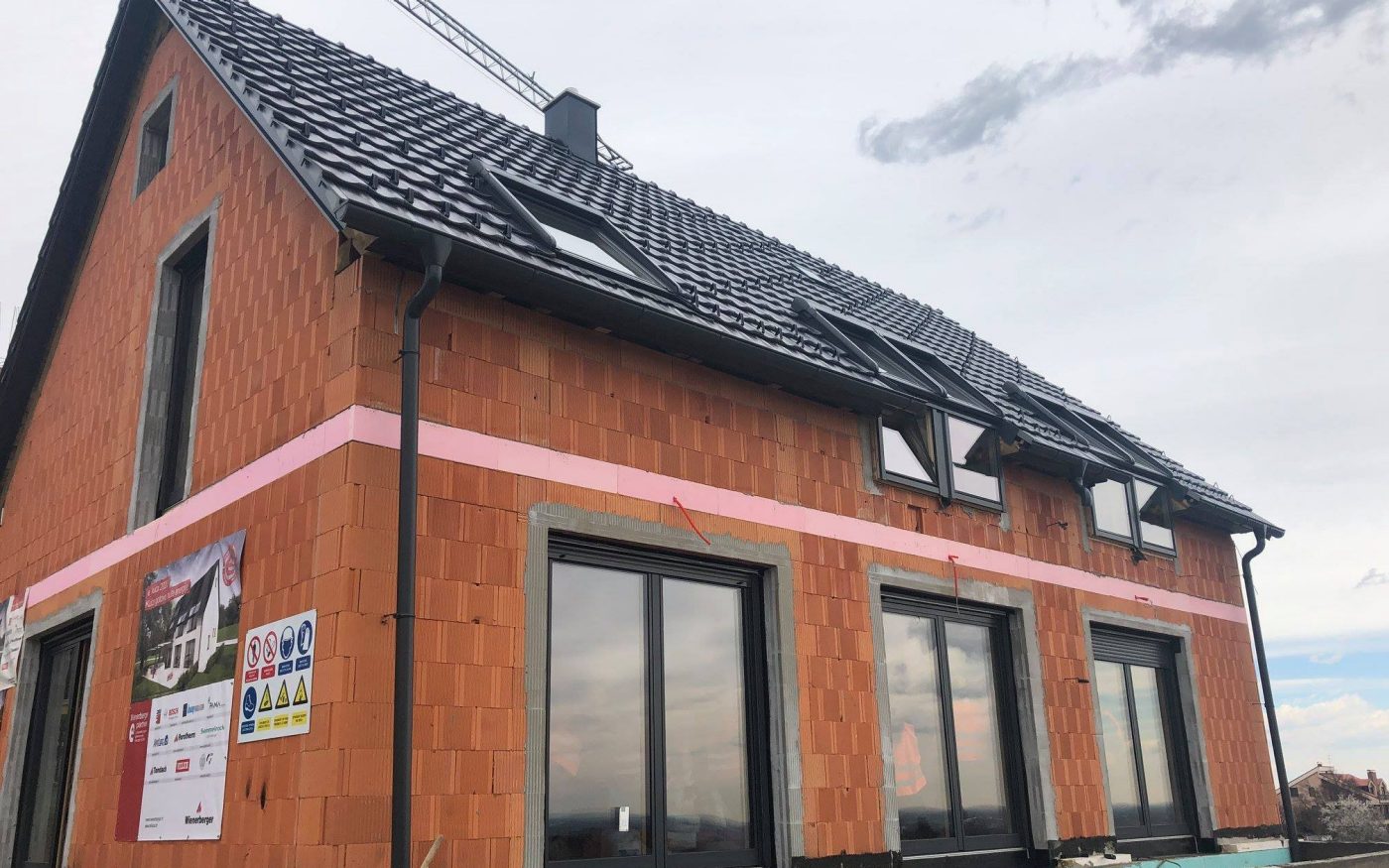

Wienerberger e4 kuća projektirana po suvremenim europskim
normama za potresno otpornu gradnju

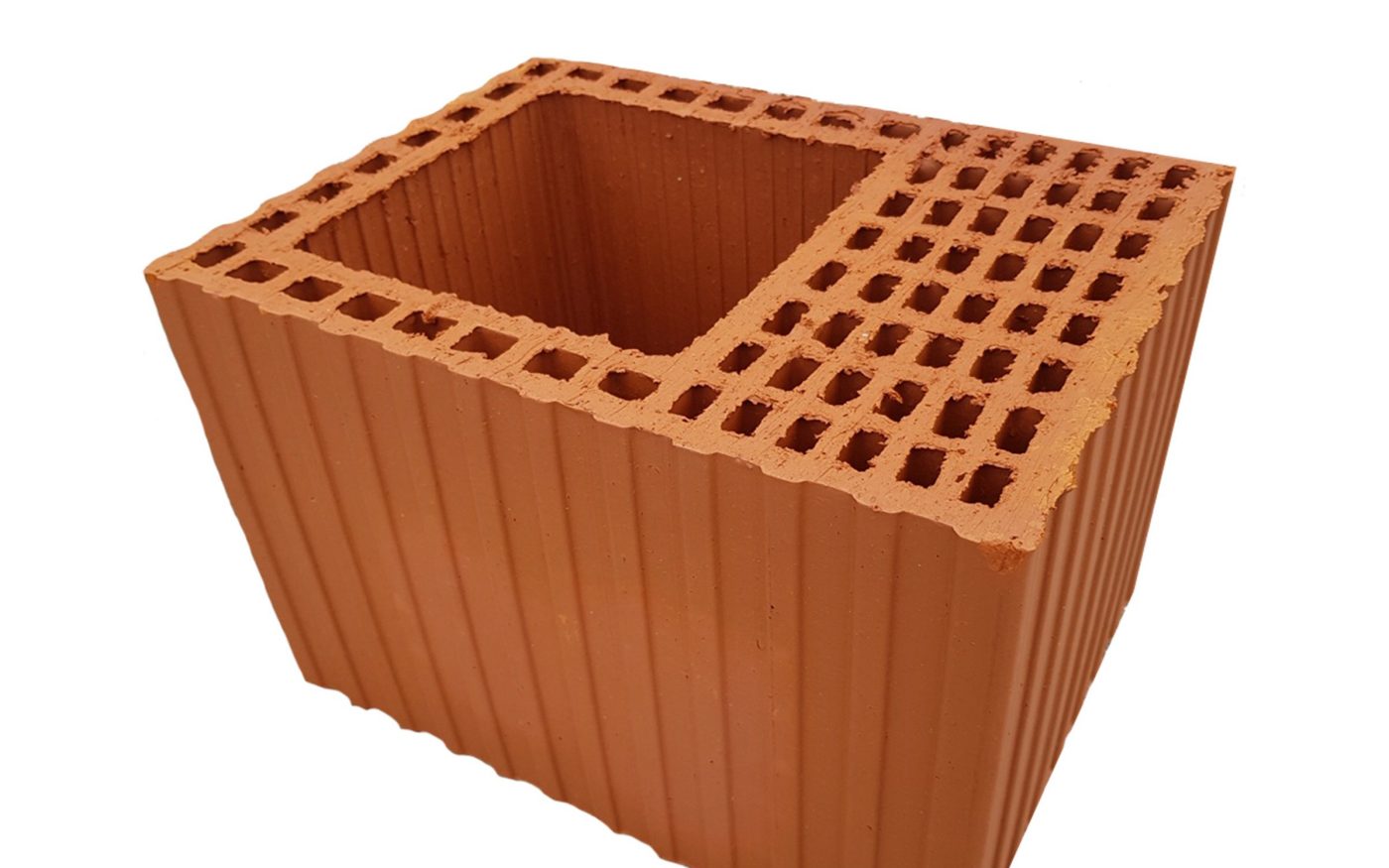

Porotherm opečni kut za potresno otpornu gradnju
Da bi se tokom potresa izbjeglo rušenje cijelog ili samo dijela objekta, kao i da bi se spriječile deformacije i oštećenja veća od dozvoljenih (s obzirom na intenzitet potresa), prije svega je potrebno poštovati sljedeća pravila gradnje zidanih objekata:

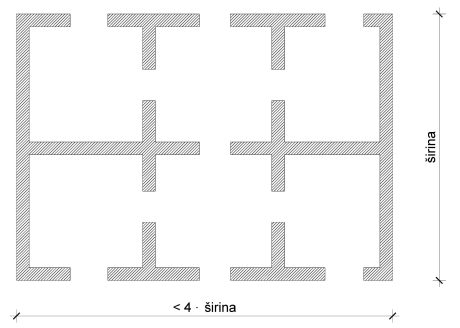

1. Pravilnost u tlocrtu i po visini – tlocrt objekta treba biti približno pravokutan, gdje omjer duže i kraće stranice objekta ne bi trebao biti veći od 4. Nosive zidove (najmanje po dva) je potrebno rasporediti u tlocrtu gotovo simetrično u dva okomita smjera, a isti trebaju biti neprekinuti od temelja do vrha zgrade.
2. Cjelovitost (homogenost) konstrukcije – stropovi moraju biti dovoljno kruti u svojoj ravnini, da bi se djelovanje potresa prenijelo na nosive zidove. Za dostizanje takve krutosti stropovi moraju biti izvedeni u vidu a-b ploče ili kao prefabricirani stropovi koji imaju tlačnu a-b ploču (npr. Porotherm strop). Ziđe zgrade također mora biti povezano u svim smjerovima stropovima, horizontalnim i vertikalnim a-b serklažima, što pridonosi ukupnoj otpornosti na potres u svim smjerovima.
3. Granični broj etaža iznad temeljnog tla – obzirom na seizmičnost predviđenog područja gradnje (proračunsko ubrzanje temeljnog tla) potrebno je ograničiti broj etaža objekta u skladu s europskom normom Eurokod 8. Određen je i minimalni postotak nosivog ziđa u oba smjera s obzirom na bruto površinu objekta. Primjerice, u područjima najveće seizmičnosti moguće je graditi zidane zgrade sustavom omeđenog ziđa sa najviše 3 kata uključujući prizemlje (ne računajući potkrovlje), pri čemu udio nosivog ziđa u svakom smjeru mora biti minimalno 6,5 % bruto tlocrta kata.
4. Građevni materijali – da bi ziđe bilo dovoljno nosivo, potrebno je zidati opekama koje ispunjavaju zahtjeve tehničkog propisa s obzirom na tlačnu čvrstoću. Minimalna debljina nosivog ziđa (opeke) je 24 cm, a povećavanjem debljine (npr. 30 cm) se postiže veća nosivost i krutost ziđa, odnosno veća potresna otpornost. Pored toga, propisani su zahtjevi za vezivna sredstva (mort, ljepilo), armaturu i betonske elemente.
5. Temeljenje – da bi se što više izbjeglo nejednoliko slijeganje objekta, temelji moraju biti kruti i povezani a-b gredama.
Kao što je ranije navedeno, omeđeno ziđe je uglavnom namijenjeno za gradnju obiteljskih kuća i zgrada do 5-6 etaža. Za gradnju potresno otpornih višestambenih zgrada je optimalan konstruktivni sistem od a-b zidova sa zidanom ispunom. U ovom slučaju je primarni nosivi sistem od a-b zidova, dok zidana ispuna zgradi daje izvanredne toplinske, paropropusne i požarne karakteristike te ekonomičnost i brzinu u gradnji. Ovaj sistem gradnje postaje vodeći za višestambene zgrade, obzirom da praktično nema ograničenja broja katova.
Poštujući gore navedena pravila projektiranja i gradnje zidanih objekata te izborom samo najkvalitetnijih materijala i sistemskih rješenja, moguće je graditi objekte koji pružaju visok nivo sigurnosti, stabilnosti i otpornosti, čak i na potresno najugroženijim područjima.

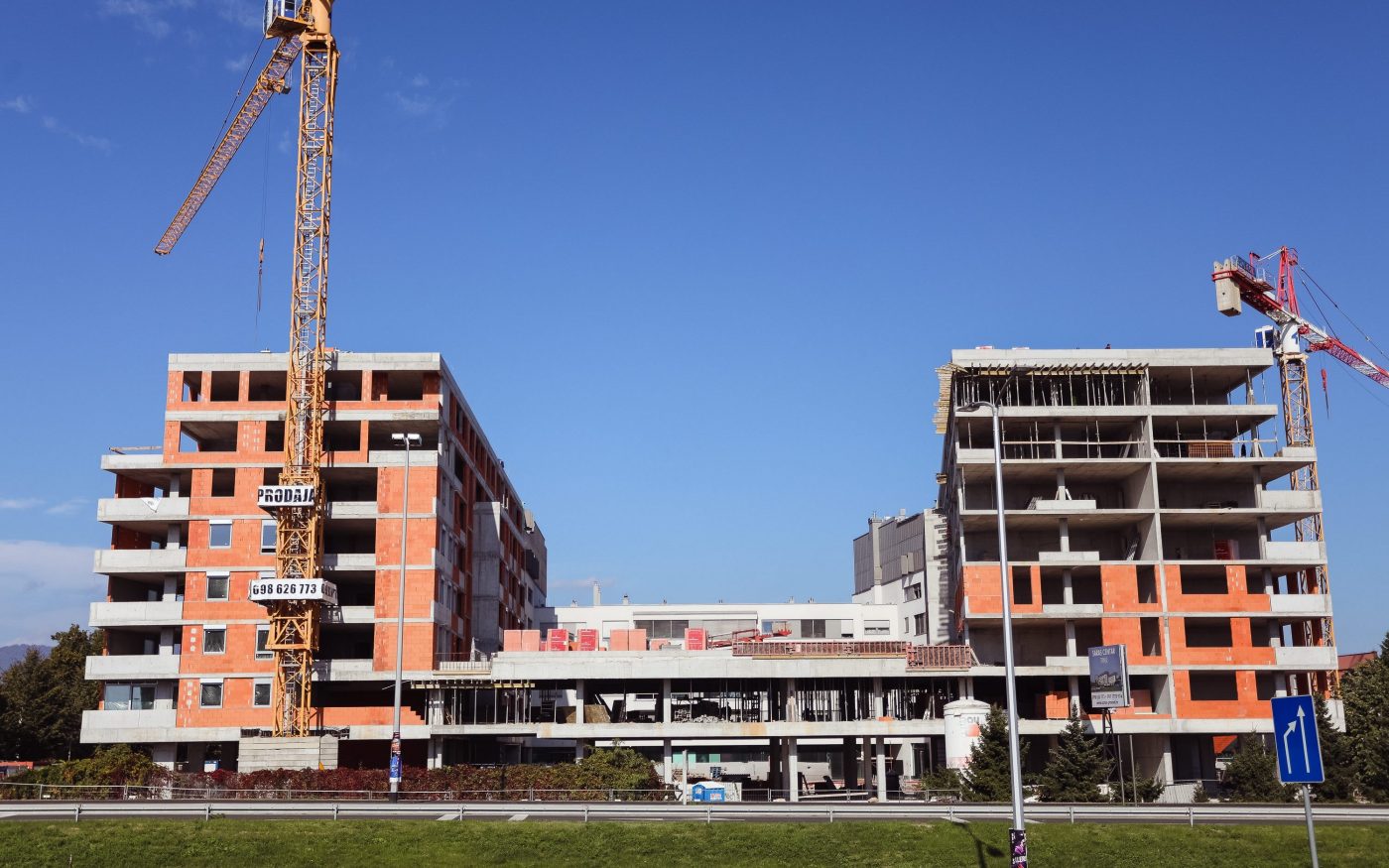

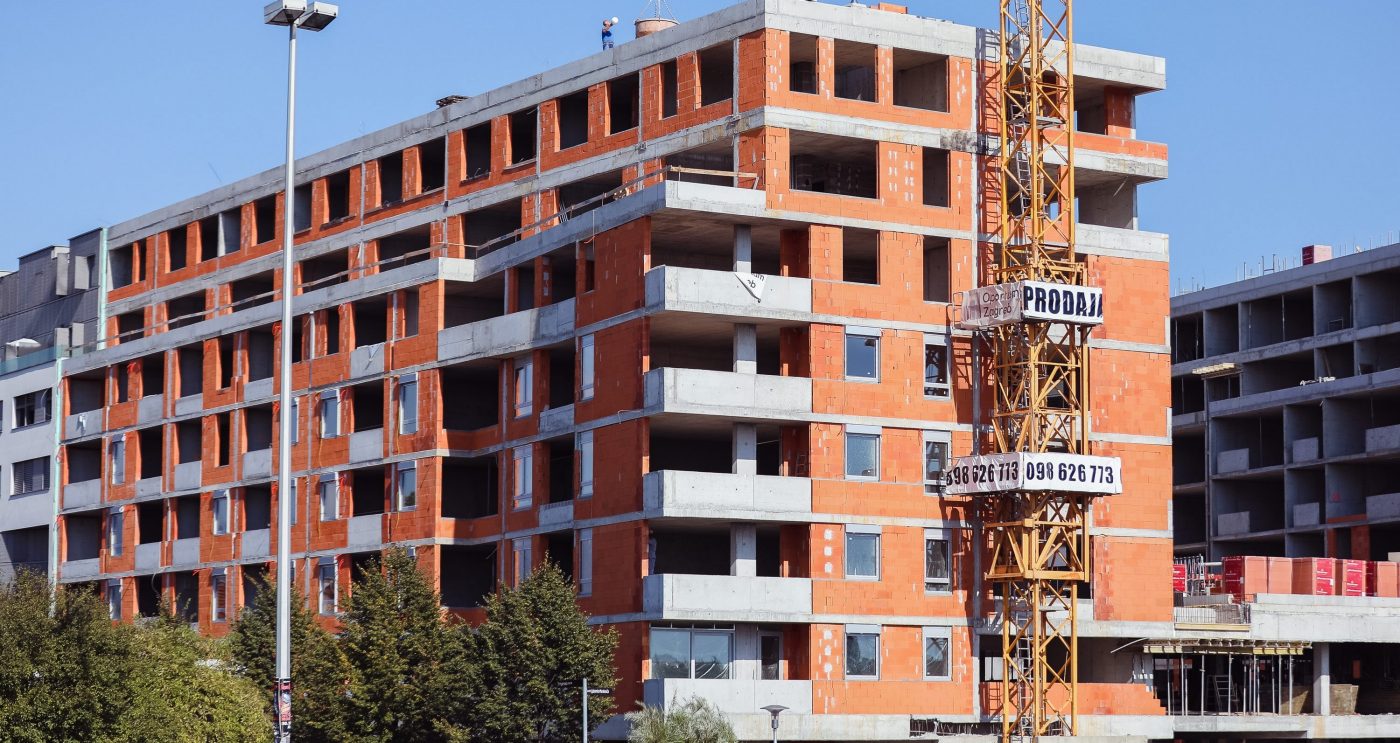

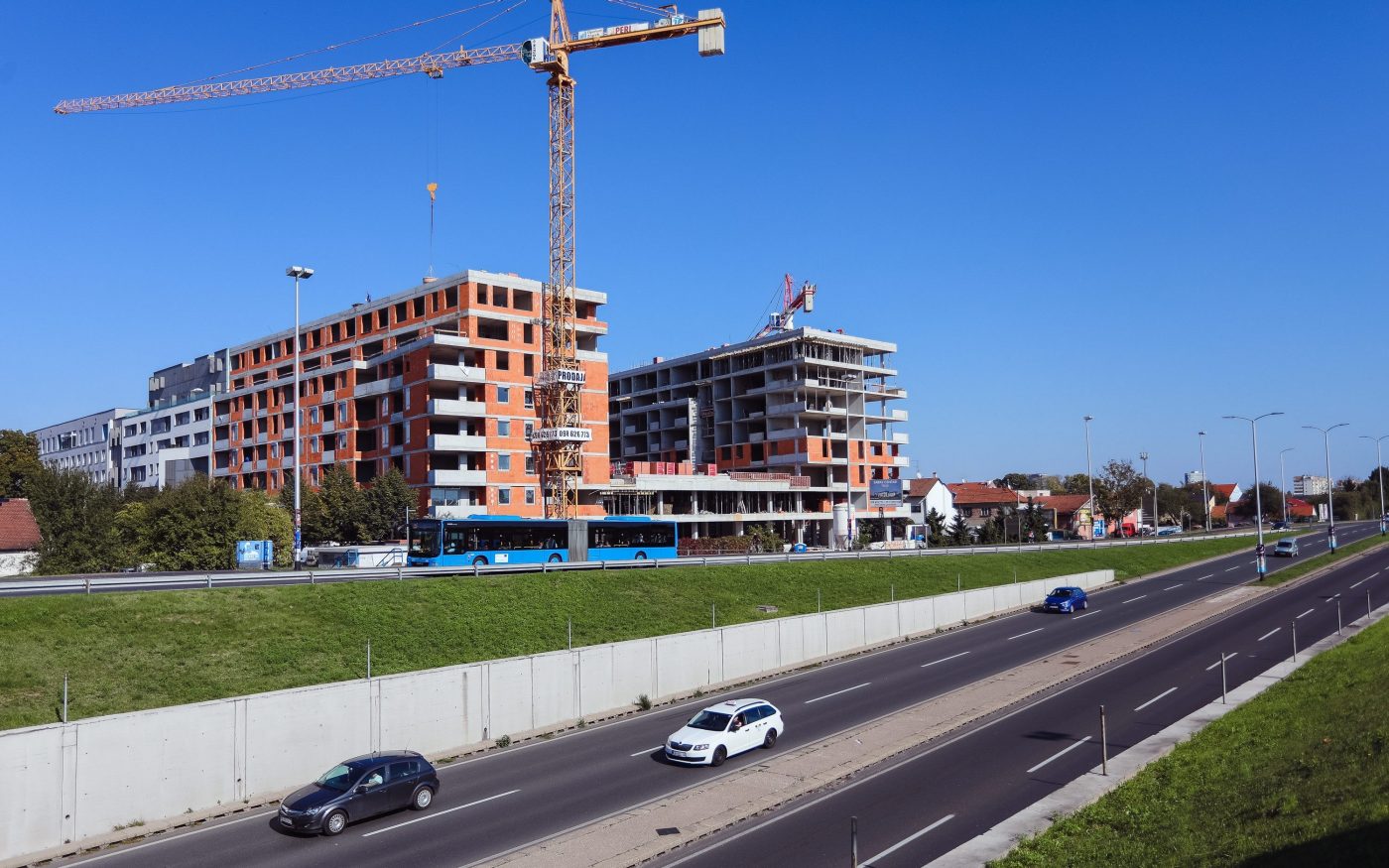

Višestambena a-b zgrada sa zidanom ispunom u Zagrebu
